Art. 235
Ocelová konstrukce tohoto zařízení je chráněna proti korozi dvojitým pozinkováním. Automatická kontrola síly přítlaku při vrtání. Pracovní posun 25 cm. Má nastavitelnou vrtací vzdálenost pro zvládnutí více otvorů. Bezpečnostní pojistka – vypnutí při přetížení. Použitelné v libovolné poloze. Ovládání ráčnou nebo pneumatickým či hydraulickým motorem, dodávaným na přání.
Celková délka 63 cm.

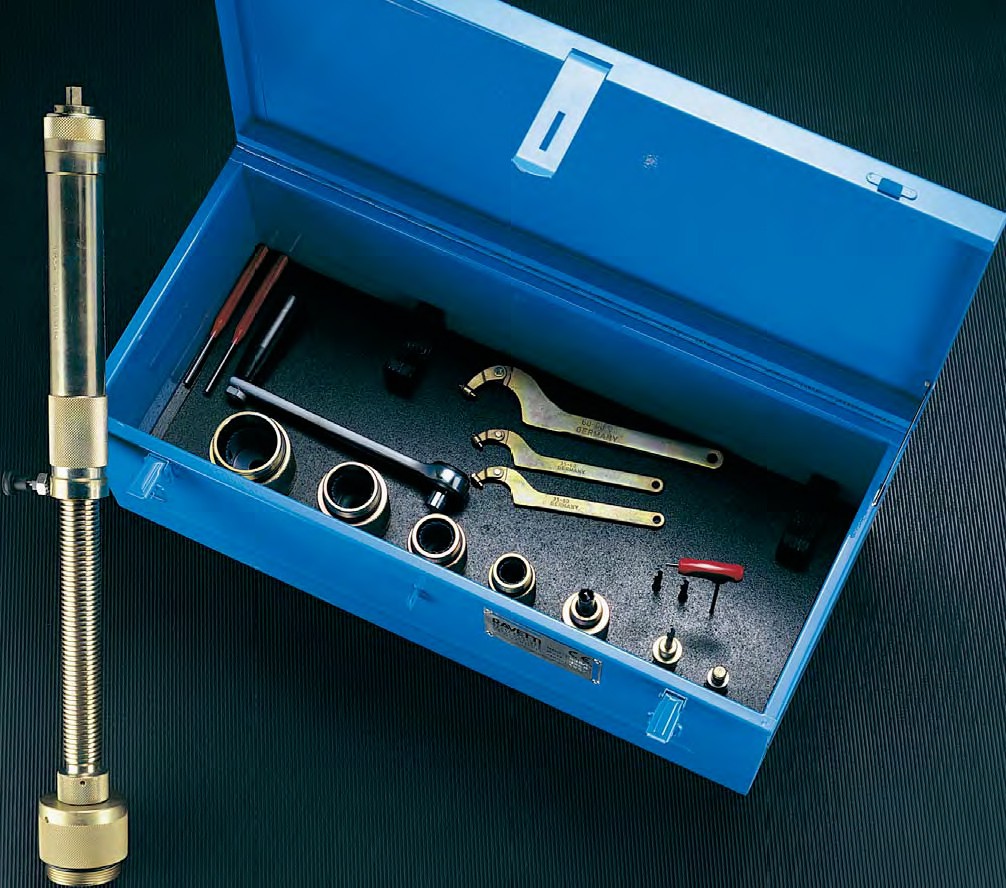

Toto vrtací zařízení typ 235 je určeno pouze pro malé průměry otvorů, ale s nastavitelnou volbou a s větším posunem do strany (25 cm) pomocí teleskopické konstrukce. Celé zařízením uloženo do pevné ocelové bedny, včetně ráčny, nástrojů a vrtacích fréz typu A pro ocel a litinu.
POPIS
KE STAŽENÍ
POPIS
Maximální tlak: 12 bar
Průměry: 3/4“ – 2“
| Model | Kapalný plyn | Plyn | Ropa | Voda | DN potrubí | PN (standard/rozšířená) | posuv (cm) |
|---|---|---|---|---|---|---|---|
| Art. 220 | + | – | – | – | 18 – 50 (¾“ → 2“) | 6,3 | |
| Art. 230 | + | + | + | + | 18 – 50 (¾“ → 2“) | 16 | |
| Art. 233 | + | + | + | + | 18 – 50 (¾“ → 2“) | 32 | |
| Art. 235 | + | + | + | + | 18 – 50 (¾“ → 2“) | 27 | |
| Art. 25 | + | – | – | – | 25 – 150 (1“ → 6“) | 21 | |
| Art. 325 | + | + | – | – | 25 – 150 (1“ → 6“) | 31 | |
| Art. 30/255 | – | + | – | – | 50 – 150 (2“ → 6“) | ||
| Art. 30 | + | + | + | + | 25 – 150 (1“ → 6“) | 22 | |
| Art. 250 | – | + | – | – | 25 – 50 (1“ → 2“) | 26 | |
| Art. 255 | – | – | + | + | 12.5 – 50 (½“ → 6“) | 26 | |
| Art. 330 | + | + | + | + | 25 – 150 (1“ → 6“) | 49 | |
| Art. 330 / 1000 | + | + | + | + | 25 – 150 (1“ → 6“) | 99 | |
| Art. 530 | – | + | + | + | 25 – 150 (1“ → 6“) | 54 | |
| Art. 3***/**** | + | + | + | + | 175 – 400 (7″ → 16″) | 12/16 | |
| Art. 4***/**** | – | + | + | + | 50 – 900 (2″ → 36″) | 12/25 |
