Art. 230
Ocelová konstrukce je chráněna proti korozi dvojitým pozinkováním. Automatická kontrola síly přítlaku při vrtání. Pracovní posun 16 cm nebo 19 cm. Nastavitelná vrtací vzdálenost pro zvládnutí více otvorů. Bezpečnostní pojistka – vypnutí při přetížení. Použitelné v libovolné poloze. Ovládání ráčnou nebo pneumatickým či hydraulickým motorem, dodávaným na přání. Celková délka 45,5 – 51,5 cm.
Toto zařízení je určeno pouze pro malé průměry otvorů, ale s nastavitelnou volbou a s
posunem do strany pomocí teleskopické konstrukce. Celé zařízení je uloženo do pevné
ocelové bedny, včetně ráčny, nástrojů a vrtacích fréz typu A pro ocel a litinu.

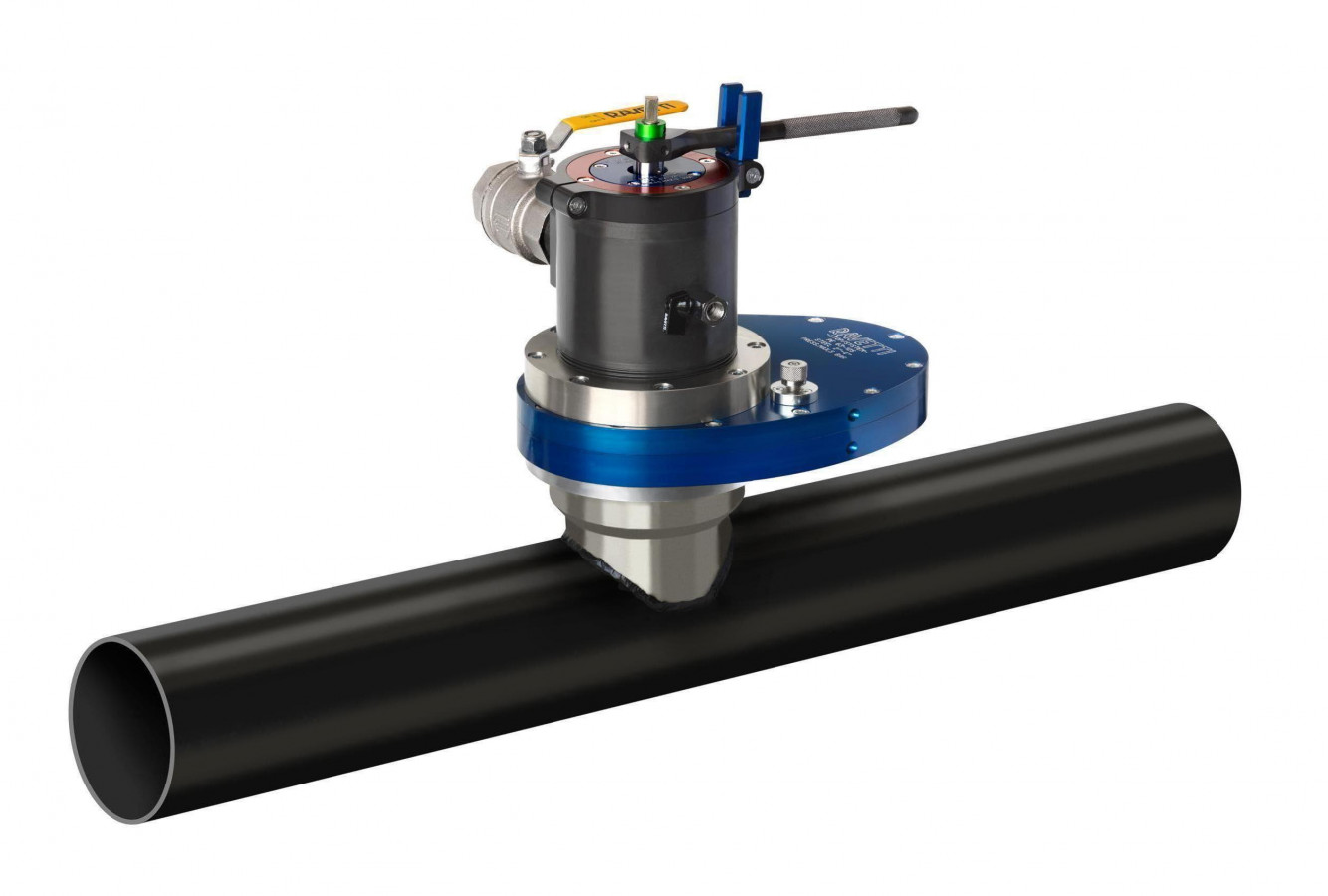

STOP/SYSTEM™: SS1, SS2, SS3, SS4, SS5, SS7, SS4*, SS6*, SS1 [24], SS2 [24], SS3 [24], SS4 [24], SS5 [24], SS6 [24], SS PE1A, SS PE1, SS PE2, SS PE3, SS PE4, SS PE5, SS PE6
| Maximální tlak: | 12 bar |
|---|---|
| Průměry: | 3/4“ – 2“ |
| Model | Kapalný plyn | Plyn | Ropa | Voda | DN potrubí | PN (standard/rozšířená) | posuv (cm) |
|---|---|---|---|---|---|---|---|
| Art. 220 | + | – | – | – | 18 – 50 (¾“ → 2“) | 6,3 | |
| Art. 230 | + | + | + | + | 18 – 50 (¾“ → 2“) | 16 | |
| Art. 233 | + | + | + | + | 18 – 50 (¾“ → 2“) | 32 | |
| Art. 235 | + | + | + | + | 18 – 50 (¾“ → 2“) | 27 | |
| Art. 25 | + | – | – | – | 25 – 150 (1“ → 6“) | 21 | |
| Art. 325 | + | + | – | – | 25 – 150 (1“ → 6“) | 31 | |
| Art. 30/255 | – | + | – | – | 50 – 150 (2“ → 6“) | ||
| Art. 30 | + | + | + | + | 25 – 150 (1“ → 6“) | 22 | |
| Art. 250 | – | + | – | – | 25 – 50 (1“ → 2“) | 26 | |
| Art. 255 | – | – | + | + | 12.5 – 50 (½“ → 6“) | 26 | |
| Art. 330 | + | + | + | + | 25 – 150 (1“ → 6“) | 49 | |
| Art. 330 / 1000 | + | + | + | + | 25 – 150 (1“ → 6“) | 99 | |
| Art. 530 | – | + | + | + | 25 – 150 (1“ → 6“) | 54 | |
| Art. 3***/**** | + | + | + | + | 175 – 400 (7″ → 16″) | 12/16 | |
| Art. 4***/**** | – | + | + | + | 50 – 900 (2″ → 36″) | 12/25 |
